Por trás de uma solda estável e limpa existe um componente discreto, mas fundamental: a guia espiral. Seja ela metálica ou plástica, com ou sem capa, a guia é o que garante que o arame chegue até o ponto de solda com fluidez, baixa fricção e sem interrupções.
Antes de falarmos dos modelos e materiais, é importante destacar que as guias espirais da ABICOR BINZEL são identificados pela cor de acordo com o diâmetro do arame, e não pelo tipo de material do arame. Essa diferenciação visual facilita a escolha e garante que o soldador utilize sempre a guia correto, evitando travamentos, desgaste prematuro e falhas na alimentação.
Essa diferenciação visual facilita a escolha e garante que o soldador utilize sempre o a guia correta, evitando travamentos, desgaste prematuro e falhas na alimentação do arame.
Guias mal selecionadas ou desgastadas podem causar falhas na alimentação do arame, afetando diretamente a qualidade do cordão de solda e o desempenho do equipamento. Por isso, neste artigo, reunimos as principais informações para você entender os diferentes tipos de guia, seus materiais e aplicações.
Funções da guia
As guias têm a função de conduzir o arame de solda desde o alimentador, passando pelo cabo da tocha e pescoço, até o bico de contato, onde o processo de soldagem se inicia. Para que isso ocorra de forma eficiente:
- A guia precisa ser compatível com o tipo e a bitola do arame.
- O diâmetro interno da guia deve ser proporcional ao arame utilizado.
- O material da guia deve garantir baixo atrito e boa resistência térmica, principalmente em processos mais exigentes.
A ABICOR BINZEL oferece uma gama completa de guias, além de soluções combinadas para diferentes tipos de arame e condições de trabalho.
Mas quais são os tipos de Guia?
1. Guia espiral de Aço com capa - para aço carbono
As guias espirais de aço com capa são utilizadas em tochas manuais refrigeradas a gás, tochas robô e nas linhas EVO e EVO Pro 501. E nesse modelo a capa tem um papel importante: evita o retorno do gás, já que o mesmo tubo interno conduz tanto o arame quanto o gás de proteção.
Além disso, são indicadas para uso com arames de aço carbono.

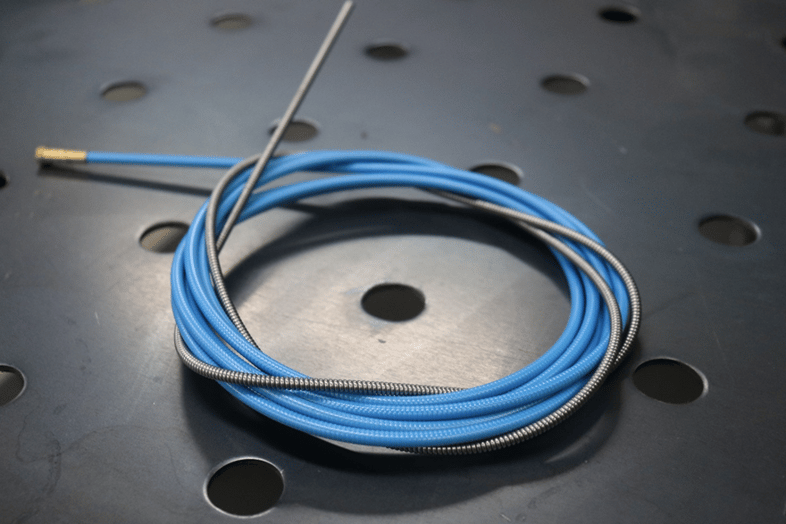

Imagem: Guia Espiral Azul

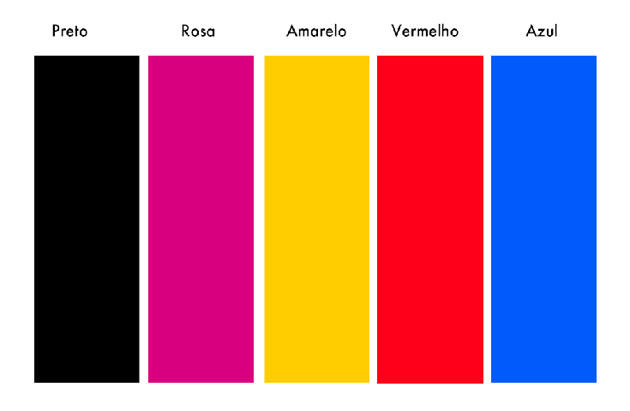

Você vai perceber que possuem cores diferentes, essas cores identificam o range de bitolas.
- Compatível com a maioria das tochas de refrigeração a gás.
- Versátil e ideal para aplicações padrão.
2. Guia espiral de aço sem capa - para aço carbono
Quando a refrigeração da tocha é feita à água, como nos modelos B 501, RAB 501, AUT 501 e versões anteriores (Ergo 501, Grip 501), utilizam-se guias sem capa. Nesses casos, o arame passa por um tubo separado do gás, o que dispensa a necessidade de isolamento.
Imagem: Guia Espiral Vermelha
- Ideal para solda com arames autoprotegidos
- Aplicável em tochas refrigeradas a água e conjuntos de cabos separados.
- Mantém o desempenho e reduz o desgaste interno.
3. Guia PTFE
As guias em PTFE (teflon) são a escolha ideal para aplicações com alumínio, inox e arames especiais como CuSi, graças ao seu coeficiente de atrito praticamente nulo. Resistem bem a temperaturas elevadas e proporcionam excelente condução mesmo em ciclos longos ou amperagens altas.
- Usadas em tochas refrigeradas a gás ou a água.
- Diferenciação por cores conforme a bitola.
- Recomendadas para processos que exigem maior precisão.
4. Guia PA
Fabricadas em Poliamida (PA), essas guias também são indicadas para arames de alumínio e inox, porém se destacam em aplicações com menor exigência térmica. Têm boa resistência ao calor e baixo atrito, sendo uma opção com ótimo custo-benefício.

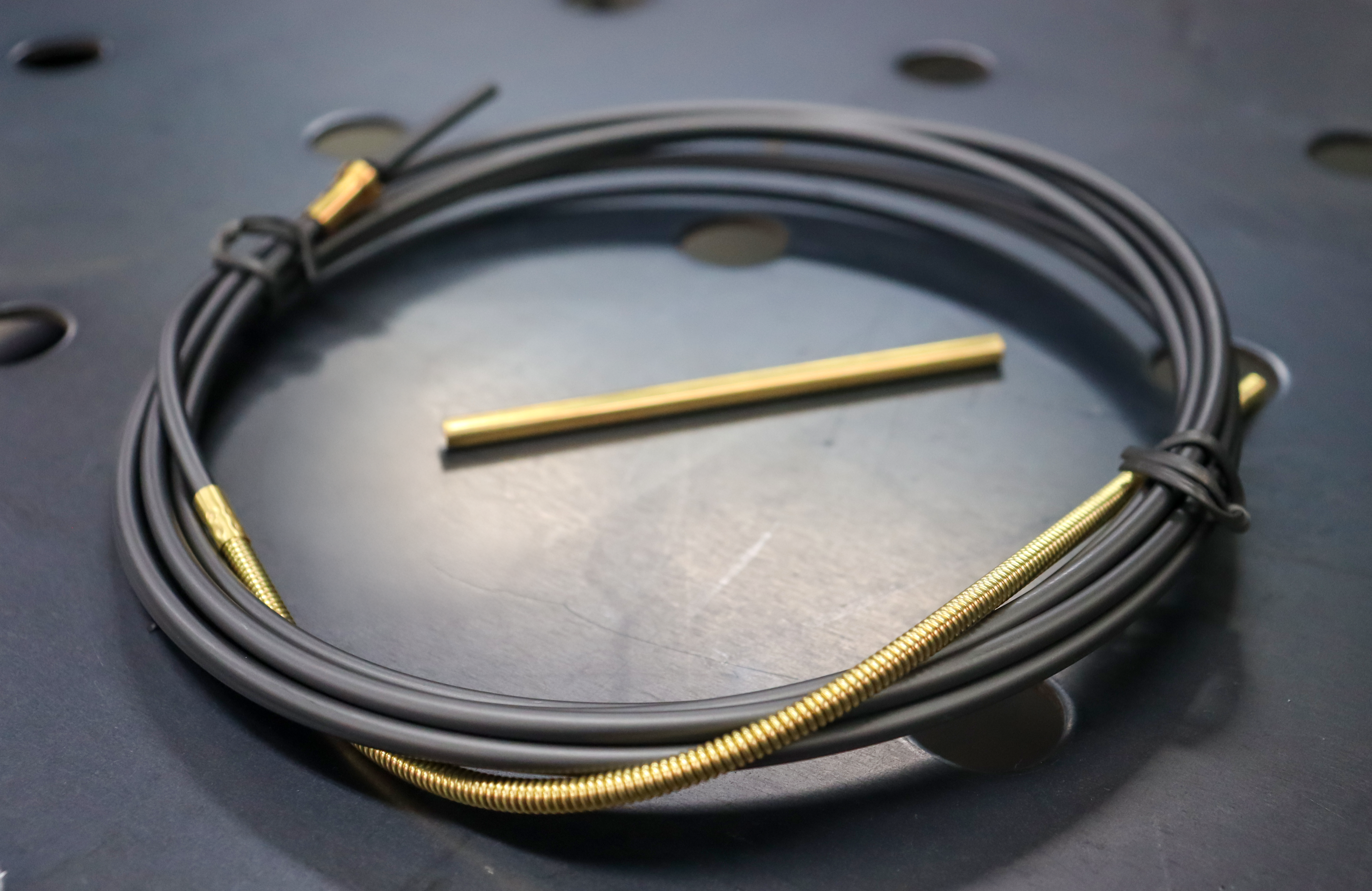

Imagem: Guia Espiral Preto
- Compatível com tochas de refrigeração a gás ou a água.
- Sem codificação por cores – verificar catálogo para bitolas.
- Alta durabilidade para ciclos curtos e médios.
Ok, mas porque a escolha da guia importa?
Escolher a guia correta para sua aplicação é mais do que um detalhe técnico – é uma decisão que impacta diretamente a qualidade da solda, o desempenho da tocha e a produtividade do operador. Ao entender as diferenças entre os modelos e materiais, você evita falhas, reduz o desgaste e melhora o fluxo do arame do início ao fim.
Consulte sempre nossos catálogos para identificar a guia compatível com o modelo da sua tocha e o tipo de arame utilizado.
Abaixo, você encontra a tabela com os tipos de guia disponíveis na BINZEL do Brasil:
| Guia | Código | |||||||
| Tipo |
Diâmetro (mm) |
Dimensões da Guia (mm) | Cor | Para 3 m | Para 4 m | Para 5 m | Para 8 m | |
| Guia Espiral com Revestimento (refrigerado a gás) | 0.6 - 0.8 | 1.5 / 4.5 | Azul | 124.0011 | 124.0012 | 124.0015 | ||
| 1.0 - 1.2 | 2.0 / 4.5 | Vermelho | 124.0026 | 124.0031 | 124.0035 | |||
| 1.4 - 1.6 | 2.5 / 4.5 | Amarelo | 124.0041 | 124.0042 | ||||
| Guia Espiral com Revestimento (líquido refrigerado) |
1.0 - 1.2 | 2.0 / 4.5 | Vermelho | 124.0111 | 124.0112 | 124.0113 | ||
| Guia Espiral com Revestimento (aço inoxídavel) BSL | 0.8 - 1.2 | 2.0 / 4.5 | Rosa | 124.0105 | ||||
| Guia PTFE | 0.8 - 0.9 | 1.5 / 4.0 | Azul | 126.0005 | 126.0008 | 126.0011 | 126.0013 | |
| 1.0 - 1.2 | 2.0 / 4.0 | Vermelho | 126.0021 | 126.0026 | 126.0028 | 126.0030 | ||
| 1.2 - 1.6 | 2.5 / 4.7 | Amarelo | 126.0039 | 126.0042 | 126.0045 | |||
| Guia PA | 1.0 - 1.2 | 2.0 /4.0 | 128.0012 | 128.0015 | 128.0016 | 128.0019 | ||
| 1.2 - 1.6 | 2.3 / 4.7 | 128.0020 | 128.0021 | 128.0030 | 128.0023 | |||
| 2.0 - 2.4 | 2.9 / 4.7 | 128.0024 | 128.0025 | 128.0027 | ||||
*Demais modelos entrar em contato para consulta
